Chumbador Hardbolt

Chumbador Hardbolt

Ancoragem Mecânica Estrutural Tipo Parafuso

O Hardbolt é um chumbador mecânico estrutural, tipo parafuso, não expansível, de peça única e com identificação de diâmetro e comprimento na cabeça sextavada. Devido ao seu desenho de rosca, não expande no furo podendo ser aplicado a distância reduzida da borda e entre ancoragens (3Ø). De aplicação fácil e rápida, com o auxílio de uma chave de aperto manual ou chave de impacto elétrica. Atinge cargas elevadas e possibilita agilidade nos processos de montagem de estruturas. Disponível em aço carbono e inox.

Solicitar orçamento

Benefícios

Sistema mais confia?vel do mercado.
Alta produtividade e confiabilidade.
Rapidez e facilidade na aplicac?a?o.

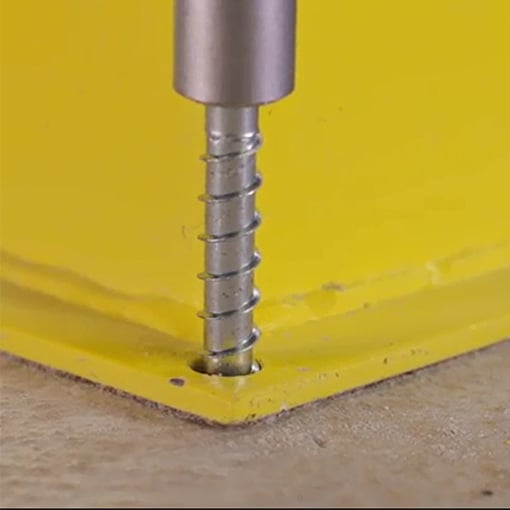

Pode ser usado pro?ximo de borda (3Ø).
Uso de brocas convencionais.
Removi?vel e reutiliza?vel.
Inibe aparecimento de fissuras na estrutura.

Aplicações

Rejunte Infinity Piscina é um rejunte híbrido, a base de compósitos, ultra fino, indicado para aplicações em piscinas pastilhadas. Pode ser aplicado em fugas de 1 a 4 mm de espessura. Super resistente ao cloro, proporcionando maior longevidade para sua piscina.

Ancoragem de chapas de ac?o para reforc?o estrutural.

Ancoragem de fachadas.

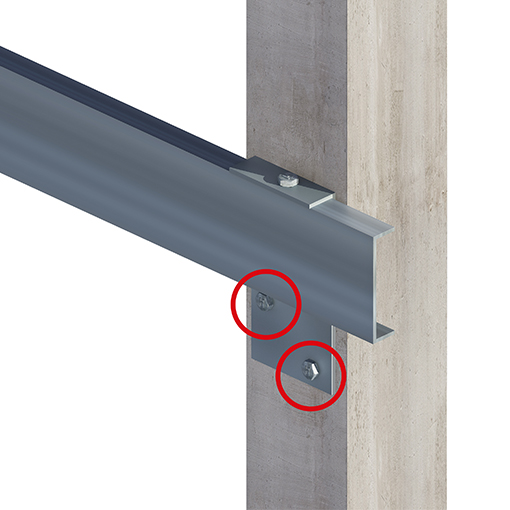

Fixac?a?o de consoles meta?licos para apoio de vigas ou terc?as para fechamento lateral.

Fixac?a?o de guarda corpo proviso?rio para linha de vida.

Fixac?a?o de paine?is pre?-moldados.

Fixac?o?es de porta paletes

Substituic?a?o de chumbadores expansivos tipo parabolt.

CHUMBADOR HARDBOLT – AÇO CARBONO

DESCRIÇÃO  BROCA
RECOMENDADA 		 CHAVE DE
APERTO 		 U.M.  QUANTIDADE POR EMBALAGEM – FRACIONADA  (PÇ)  QUANTIDADE POR EMBALAGEM – MASTER (PÇ)
M6 X 50 MM  6 MM  7/16?  CX.  100  8 X 100
M8 X 55 MM  8 MM  1/2?  CX.  50  8 X 50
M8 X 75 MM  8 MM  1/2?  CX.  50  8 X 50
M10 X 65 MM  10 MM  9/16?  CX.  50  8 X 50
M10 X 75 MM  10 MM  9/16?  CX.  50  8 X 50
M10 X 100 MM  10 MM  9/16?  CX.  50  8 X 50
M10 X 150 MM  10 MM  9/16?  CX.  30  8 X 30
M12 X 75 MM  12 MM  3/4?  CX.  40  8 X 40
M12 X 100 MM  12 MM  3/4?  CX.  25  8 X 25
M12 X 150 MM  12 MM  3/4?  CX.  20  8 X 20
M16 X 100 MM  16 MM  15/16?  CX.  20  8 X 20
M16 X 150 MM  16 MM  15/16?  CX.  10  8 X 10



CHUMBADOR HARDBOLT – INOX

DESCRIÇÃO  BROCA
RECOMENDADA 		 CHAVE DE
APERTO 		 U.M.  QUANTIDADE POR EMBALAGEM – FRACIONADA  (PÇ)  QUANTIDADE POR EMBALAGEM – MASTER (PÇ)
M8 X 75 MM  8 OU 9 MM  1/2?  CX.  50  7 X 50
M8 X 100 MM  8 OU 9 MM  1/2?  CX.  50  7 X 50

COMPOSIÇÃO

CHUMBADOR HARDBOLT – AÇO CARBONO:

Material: Aço carbono com tratamento térmico

ACABAMENTO  ESPESSURA DA CAMADA  RESISTÊNCIA À CORROSÃO
SALT-SPRAY¹  KESTERNICH²
ECOSEAL 10K  15 MICRA  240 HORAS  10 CICLOS
ZINCADO BRANCO  5 MICRA  48 HORAS  N/A³
GALVANIZADO  5 MICRA  48 HORAS  N/A³

1 – Normas ASTM B117, ABNT NBR 8094 e DIN 50021 (corrosão vermelha)
2 – Norma DIN 50018 (admitindo 15% de corrosão vermelha na cabeça do parafuso)
3 – Não aplicável



CHUMBADOR HARDBOLT – INOX:

Material: Corpo aço inox SS 316 e ponta de aço carbono

ACABAMENTO  ESPESSURA DA CAMADA  RESISTÊNCIA À CORROSÃO
SALT-SPRAY¹  KESTERNICH²
ECOSEAL³  N/A4  N/A4  N/A4

1 – Normas ASTM B117, ABNT NBR 8094 e DIN 50021 (corrosão vermelha)
2 – Norma DIN 50018 (admitindo 15% de corrosão vermelha na cabeça do parafuso)
3 – O revestimento Ecoseal nos fixadores Hardbolt Inox tem função de proteção contra pilha galvânica e lubricidade no momento da instalação
4 – Aços inox possuem elevada Resistência à corrosão, não sendo aplicáveis os ensaios 1 e 2



CARGAS DE RUPTURA – CONCRETO FCK = 20 MPA

CHUMBADOR HARDBOLT – AÇO CARBONO:

DIÂMETRO  M6  M8  M10  M12  M16
EMBUTIMENTO (MM)  45  50  70  60  70  100  70  100  125  95  125
TRAÇÃO (KGF)  710  1440  2570  2145  2755  4360  3190  4425  6640  4620  6980
CISALHAMENTO (KGF)  915  1270  1470  1530  1735  2510  2895  4065  5080  4445  5475

CHUMBADOR HARDBOLT – INOX:

DIÂMETRO  M8 X 75  M8 X 100
EMBUTIMENTO (MM)  40  60  70  50  70
BROCA  8mm  9mm  8mm  9mm  8mm  9mm  8mm  9mm  8mm  9mm
TRAÇÃO (KGF)  590  470  100  710  1280  830  740  590  1280  830
CISALHAMENTO (KGF)  600  600  730  730  800  800  660  660  800  800



CARGAS PERMISSÍVEIS – CONCRETO FCK = 20 MPA

CHUMBADOR HARDBOLT – AÇO CARBONO:

DIÂMETRO  M6  M8  M10  M12  M16
EMBUTIMENTO (MM)  45  50  70  60  70  100  70  100  125  95  125
TRAÇÃO (KGF)  180  360  645  535  690  1090  800  1105  1660  1155  1745
CISALHAMENTO (KGF)  230  320  370  385  435  630  725  1015  1270  1110  1370

CHUMBADOR HARDBOLT – INOX:

DIÂMETRO  M8 X 75  M8 X 100
EMBUTIMENTO (MM)  40  60  70  50  70
BROCA  8mm  9mm  8mm  9mm  8mm  9mm  8mm  9mm  8mm  9mm
TRAÇÃO (KGF)  145  120  250  180  320  210  185  145  320  210
CISALHAMENTO (KGF)  150  150  180  180  200  200  165  165  200  200

Coeficiente de segurança aplicado: 4,0. Os valores da tabela referem-se a situações com único chumbador e atendendo as condições mínimas de borda.

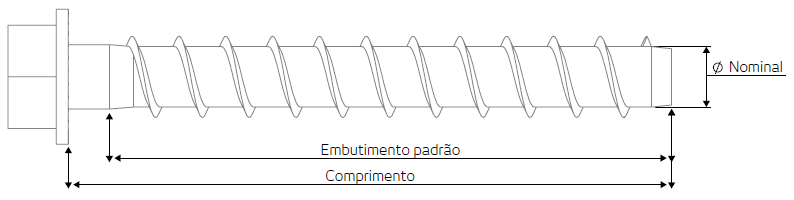

DESENHO DO CHUMBADOR:

Boletim Técnico Boletim Técnico - Hardbolt Inox Boletim Técnico - Hardbolt Aço Carbono Desenho Técnico Linha Hardbolt
